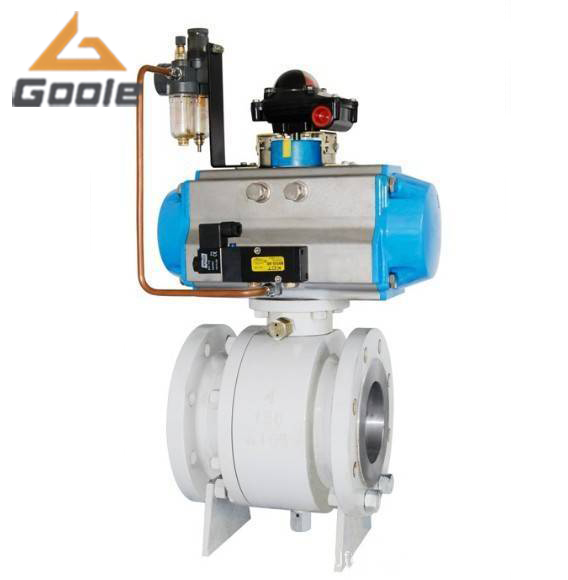

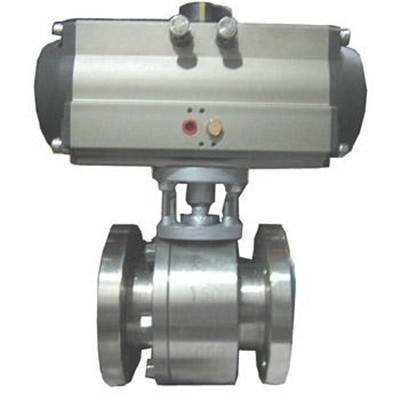

Q647N氣動高壓鍛鋼球閥介紹
結構形式
Q647N氣動高壓鍛鋼球閥三片式連接較為常見，也能做成二片式結構。它是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱。
工作原理及功能用途
工作原理
該球閥關閉件球體繞閥體中心線作旋轉來實現開啟、關閉，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧。當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。
功能用途
在管道上主要用于切斷、分配和改變介質流動方向。還可分為軟密封和金屬硬密封兩種。適用于水、溶劑、酸和天然氣等一般工作介質，也適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛應用。
產品特點
安全相關特點
- 防火安全結構：當耳軸球閥正常使用時，其加蓋閥座和球面法、閥座固定器o形環和蓋章的身體，是軟密封，密封可靠；當閥座和o形環受傷，閥座固定器和身體會加蓋膨脹石墨，達到防火安全的目的。
- 防靜電設備：為防止球、桿和聚四氟乙烯之間摩擦產生靜電，可能點燃易燃物品導致事故，該球閥在閥桿和球、閥桿和身體之間設有靜態傳簧，使靜電接地，保證系統安全。
密封相關特點
- 自由泄漏的身體密封結構：在閥門的開關位置，閥體和閥帽采用雙加蓋墊片和o形環，火、高溫、減震和凹凸不平的開關扭矩等都不會引起外泄漏。
- 雙重阻塞滲出：當球處于全開或關閉位置時，發射機物質身體可以通過腔中心公布排水、排空裝置，而且閥門腔內中心壓力能被釋放到低壓端，通過閥座自動救援。
- 緊急密封復合注塑孔設計：復合注塑閥門安裝在位于閥桿/戴帽子和身體方面的支持閥門處。當密封閥桿或閥座受損誘發泄漏時，這種化合物可用于第二次密封。旁側的復合注塑閥門設有隱蔽的止回閥，防止化合物外流，復合噴油閥頂端有快速連接連接器，可連接注射槍。
-
操作相關特點
- 操作低扭矩：在摩擦的干細胞處安裝自我潤滑軸承，使運作耐磨、靈活且扭矩低。
- 擴展閥桿：對于地下安裝的閥門，閥桿可以延長，方便操作，相應的復合噴油嘴、排水閥也能延長到合適位置。
-
自動泄壓特點
- 自動體腔救援：當身體壓力不正常上升時，如存在不穩定因素，耳軸球閥下游閥座會承受正常壓力，同時自動釋放不正常壓力，且不損壞上游密封座。
- 自動泄壓功能：閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，僅靠閥座功能就可自動泄壓，這對保證閥門在輸送液體介質時的安全性非常重要。
適用范圍：石油、化工、輕工、
